Principales caractéristiques et avantages

Acier au siliciumLignes de refendagesont des systèmes avancés de traitement de bobines conçus spécifiquement pour couper l’acier électrique (acier au silicium) en bandes étroites et précises. Ces lignes sont conçues pour maintenir la meilleure qualité de bord, l’intégrité de surface et la précision dimensionnelle, qui sont essentielles pour l’industrie de l’acier électrique et des transformateurs. Avec des vitesses allant jusqu’à 300 m/min et des systèmes avancés de contrôle de la contre-tension fonctionnant jusqu’à 800 m/min, ils garantissent une manipulation en douceur de la bande et des performances de coupe constantes. Les lignes intègrent l’automatisation, la robotique et l’ergonomie axée sur la sécurité pour maximiser la productivité tout en réduisant les manipulations manuelles, même pour les nuances d’acier au silicium les plus épaisses et les plus dures.

Caractéristiques et avantages clés

Capacité à haute vitesse :Fonctionnement jusqu’à 300 m/min, avec des dispositifs de contre-tension capables de fonctionner à des vitesses allant jusqu’à 800 m/min pour un contrôle optimal de l’enroulement des bobines.

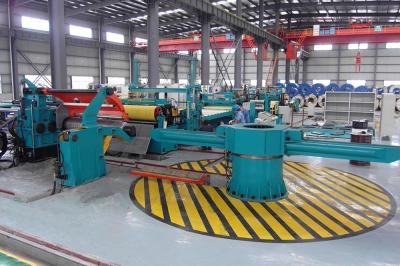

Refendage de précision :Les configurations à double refendeuse et tourniquet, combinées au verrouillage de l’outillage à haute pression, garantissent des bords parfaitement alignés et sans bavures.

Tension du dos sans coussinets en feutre :Utilise des rouleaux entraînés ou des systèmes de bride de ceinture pour le contrôle de la tension, préservant ainsi la finition de surface des bandes d’acier électriques sensibles.

Échange automatisé d’outillage :Des systèmes robotisés de changement d’outillage de tête de découpe conçus en interne permettent de changer l’arbre du séparateur et la tête de découpe rapidement et en toute sécurité, y compris le nettoyage des couteaux et l’inspection des bords.

Configuration entièrement automatisée :Les composants de la ligne sont automatiquement configurés en fonction des données de production des systèmes informatiques de niveau supérieur, ce qui élimine les ajustements manuels et garantit une précision reproductible.

Filetage rapide de la bande et élimination des déchets :Les solutions de filetage intégrées et les sections de rebut rapides permettent une configuration rapide de la bobine et une élimination efficace des longueurs de bande défectueuses ou excessives.

Options d’emballage flexibles :Le banderolage OD hors ligne peut être effectué manuellement, semi-automatiquement ou entièrement automatiquement, et les bobines fendues peuvent être emballées et palettisées avec différents niveaux d’automatisation.

Sécurité et ergonomie :Conçu pour le bien-être de l’opérateur : aucune manipulation manuelle des bandes n’est requise, même pour les bandes lourdes et épaisses. L’accès à l’entretien est optimisé pour la sécurité et la facilité.

Haute qualité de surface :Grâce à des têtes de refendage de précision et à un contrôle propre de la contre-tension, les bandes refendues conservent leurs propriétés électriques et esthétiques sans rayures ni bosses.

Spécifications techniques

Vitesse de la ligne :0 – 300 m/min (opération de refendage)

Capacité de contre-tension :Jusqu’à 800 m/min

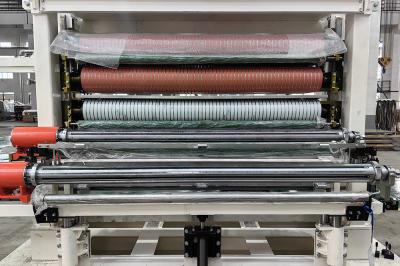

Types d’unités de tension :Plaque de feutre, bride de ceinture ou rouleaux entraînés

Configurations de la découpeuse :Double découpeuse / tourniquet

Automatisation :Changement d’outillage robotisé, configuration automatisée des composants, enlèvement intégré des déchets

Emballage :Banderolage OD (manuel, semi-automatique ou automatique), emballage de bobines et palettisation

Systèmes de sécurité :Pas de manipulation manuelle des bandelettes, accès ergonomique pour la maintenance

Instructions relatives au produit

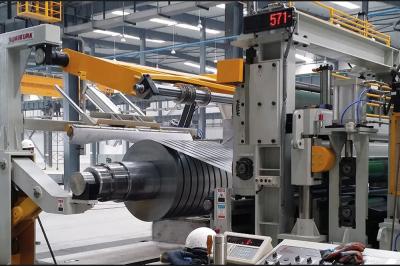

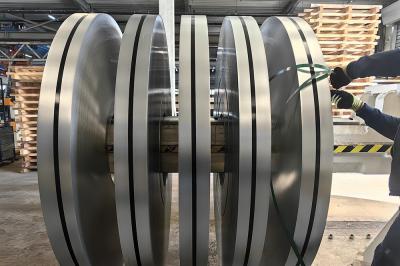

Le processus commence par le chargement de la bobine d’acier au silicium dans le dérouleur, où elle est solidement serrée et préparée pour le filetage. La bande passe à travers une unité de contrôle de tension (plaque de feutre, bride de ceinture ou type rouleau) pour assurer une tension constante avant d’entrer dans la tête de refendage. Des couteaux de haute précision, verrouillés par des systèmes à haute pression, coupent la bande en plusieurs bobines plus étroites (mults) en fonction des largeurs requises. Les dispositifs de contre-tension maintiennent un enroulement serré et régulier, éliminant ainsi les défauts de surface. Les arbres séparateurs organisent les brins fendus avant qu’ils ne soient rembobinés dans les bobines finies. Les systèmes robotisés peuvent rapidement changer d’outillage, nettoyer les couteaux et inspecter les bords sans intervention de l’opérateur. Les systèmes de gestion de la ferraille éliminent efficacement les sections de bande indésirables. Enfin, les bobines refendues finies sont transférées vers des stations d’emballage et de palettisation pour le banderolage, l’étiquetage et le stockage ou l’expédition.

Applications et secteurs d’activité

Les lignes de refendage en acier au silicium sont largement utilisées dans :

Fabrication de transformateurs– Traitement de tôles de noyau avec des tolérances serrées et des exigences élevées en matière de qualité de surface.

Production d’équipements électriques– Produire des bandes fendues pour les moteurs, les générateurs et les machines électriques à haut rendement.

Secteur automobile– Usinage de l’acier électrique pour les moteurs de véhicules hybrides et électriques.

Centres de service de l’acier– Offrir des services de refendage de précision pour les fournisseurs et les fabricants d’acier électrique.

Clients cibles

Ces lignes sont idéales pour les entreprises qui exigent :

Refendage constant et de haute qualité pour l’acier électrique/au silicium

Productivité élevée avec un temps d’arrêt minimal grâce à l’automatisation

Fonctionnement sûr et ergonomique avec réduction des manipulations manuelles

Préservation de l’état de surface pour des performances électriques de premier ordre

Intégration dans des environnements de production modernes et informatiques
